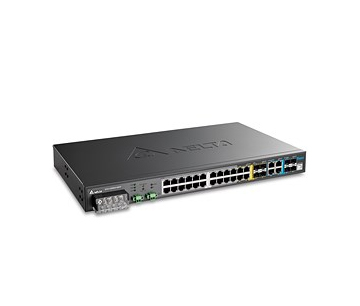

台达DVS-328R02-8SFP

产品介绍

  产品特色
  IPv6 网络地址与相邻节点探索方便使用于大型网络架构
  DHCP/BootP 自动派送IP地址网络便利于IP管理
  DHCP option 82 中继功能可将客户端信息加入请求传送给DHCP主机
  Port-based DHCP server，将IP与MAC互相绑定，更加方便IP管理
  Q-in-Q double VLAN技术用于多层VLAN传送应用
  SNMP v1/v2c/v3用于实时远程管理网络设备
  支持SCADA或其他工业设备以EtherNet/IP与MODBUS TCP协议进行管理与监控
  ONE RING与ONE CHAIN特有高阶备援多环网技术，网络断线自愈时间小于20ms
  STP/RSTP/MSTP建构备援环网,以确保网络传输可靠度
  QoS(IEEE 802.1p)与TOS/DSCP优先处理对延迟时间敏感的应用
  IEEE 802.1Q VLAN, MAC-based VLAN, IP Subnet-based VLAN, VLAN isolation 与 GVRP 优化网络规划
  高级网络安全机制–IEEE 802.1X, SSH, TACACS+, HTTPS与SNMP v3
  IEEE 802.3ad 联机聚集协议以增加联机带宽
  Broadcast/Multicast/Unknown Unicast风暴控制以改善网络传输质量
  Loopback-detection防止网络循环风暴瘫痪网络，自动关闭发生网络循环的端口
  Cable diagnostic可自动检测双绞线线路质量，并定期回报状态
  智能型Access Control List功能(ACL)
  每端口MAC过滤功能以防未授权MAC进行非法存取
  USB接口方便直接与笔记本电脑USB接口进行功能设定，免除繁锁接头转接
  以IGMP与GMRP对L2 multicast封包进行过滤与管理
  RMON群组1,2,3,9( 历史记录 , 数据统计 , 警报及事件 )改善网络监控时流量占用
  CPU使用率显示实时掌握运转状态
  Port mirroring可1对多进行端口镜像用来监控封包
  多种设定参数更新方式，TFTP, HTTPS与 HTTP
  SFP光纤模块DDM诊断功能
  自动警报通知，可经由email, DI, 继电器输出，Syslog &SNMP trap 发出
  相容EtherNet/IP, Profinet, CC-Link IE与DNP 3.0等工业通讯协议

  技术规格
  标准
  协定
  IEEE 802.3 10Base-T
  IEEE 802.3u 100Base-T(X) and 100Base-FX
  IEEE 802.3ab 1000Base-T
  IEEE 802.3z 1000Base-X
  IEEE 802.3x Flow Control
  IEEE 802.1D Spanning Tree Protocol
  IEEE 802.1w Rapid Spanning Tree Protocol
  IEEE 802.1s Multiple Spanning Tree Protocol
  IEEE 802.1p Class of Service, Priority Protocols
  IEEE 802.1Q VLAN Tagging
  IEEE 802.1AD VLAN Q-in-Q
  IEEE 802.1X Port Authentication
  IEEE 802.3ad LACP Aggregation
  IEEE 802.1AB Link Layer Discovery Protocol

  交换技术
  储存并传送
  IEEE 802.3x 全双工流量控制，半双工背压流量控制

  界面
  Fast Ethernet
  RJ45端口：20 10/100Base-T(X)，自动MDI/MDI-X跳线侦测，自动协商与连接速度侦测
  Fast Ethernet Combo 端口
  RJ45端口：4 10/100Base-T(X)，自动MDI/MDI-X跳线侦测，自动协商与连接速度侦测
  SFP端口：4 100Base-SFP
  Gigabit Ethernet Combo 端口
  RJ45端口：4 10/100/1000Base-T，自动MDI/MDI-X跳线侦测，自动协商与连接速度侦测
  SFP端口：4 100/1000Base-SFP
  控制端口
  USB B-Type 接头
  数字输入(DI)
  1組
  0~+5V 为 OFF
  +11V~30V 为 ON
  最大承受电流6mA.
  警报输出(DO)
  1组干接点，最大承受电流2A @ 24VDC
  重置按键
  1組

  效能
  交换能力：12.8Gbps，线性，无阻塞传输
  交换转换率：19Mpps
  MAC地址列表：16K
  封包暂存容量：1.5M bits
  IGMP Multicast群组：256
  最大VLAN数：255
  服务质量(QoS)：8 个优先权队列
  DHCP主机：1,275 IP 地址
  巨型封包：9,216 Bytes

  网络管理
  管理功能
  STP/RSTP/MSTP, LACP, QoS, IGMP Snooping v1/v2/v3, IGMP STP/RSTP/MSTP, LACP, QoS, IGMP Snooping v1/v2/v3, IGMP Query v1/v2, GARP, GMRP, VLAN, VLAN Q-in-Q, VLAN unaware, SSH, DNS, HTTP, HTTPS, RADIUS, TACACS+, SNMP v1/v2c/v3, SNMP Traps, TFTP, RMON, LLDP, BootP Server/Client, DHCP Server/Client, DHCP L2 Relay, DHCP Relay Option 82, DHCP Option 66/67, RARP, Telnet, Syslog, SMTP, SNTP Server/Client, IPv6, MODBUS TCP, EtherNet/I
  使用者安全与认证
  MAC filtering, HTTPS, SSH, 802.1x, TACACS+, SNMP v3
  设定接口
  Web Browser, Cisco-like Telnet CLI , USB Local Console, SNMP, MODBUS TCP, IEXplorer utility
  MIB
  MIB II, Bridge MIB, SNMP MIB, Ether-like MIB, Q-Bridge/P-Bridge MIB, IF MIB, Traceroute MIB, TCP MIB, UDP MIB, IP MIB, RMON Group 1,2,3,9, Delta Private MIB

  电源需求
  输入电压：
  LV: 2 组 36 ~ 72VDC (Tested @ 36 ~ 60VDC)
  HV: 1 组 85 ~ 264VAC / 88 ~ 370VDC (Tested @ 100 ~ 240VAC)
  最大输入电流：LV 0.75A；HV 1.2A
  电流过载保护：内建，最大承受电流8A
  反极性保护：内建(VDC输入)

  机构规格
  外壳：IP40强固金属
  尺寸：44 mm(高) x 440 mm(宽) x 257 mm (深)
  重量：4950g
  安装方式：19"机架式与壁挂式

  环境
  工作温度：-25℃ ~ 70℃(-13℉ ~ 158℉)
  储存温度：-40℃ ~ 85℃(-40℉ ~ 185℉)
  工作湿度：5% ~ 95%(无凝结)

  认证
  安全规范：UL 60950-1, IEC 60950-1, CCC
  电磁干扰(EMI)：FCC 47 CFR Part 15 Subpart B Class A, IEC 61000-6-4, EN 55022(CISPR 22), EN 55032
  电磁耐受(EMS：IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-8, IEC 61000-4-11, IEC 61000-4-29
  冲击：IEC 60255-21-2
  自由跌落：IEC 60068-2-32
  震动：IEC 60068-2-6
  Hi-Pot：1.5KV
